在高端制程受限、海外技术封锁持续收紧的行业大背景下，国内半导体产业长期面临先进制程卡脖子、高端算力断层的发展困境。全球芯片赛道一度陷入“唯制程论”的固化内卷：想要更强算力，就必须冲刺3nm、4nm极致工艺，依赖高端EUV光刻机，国产算力赛道始终被动受制。

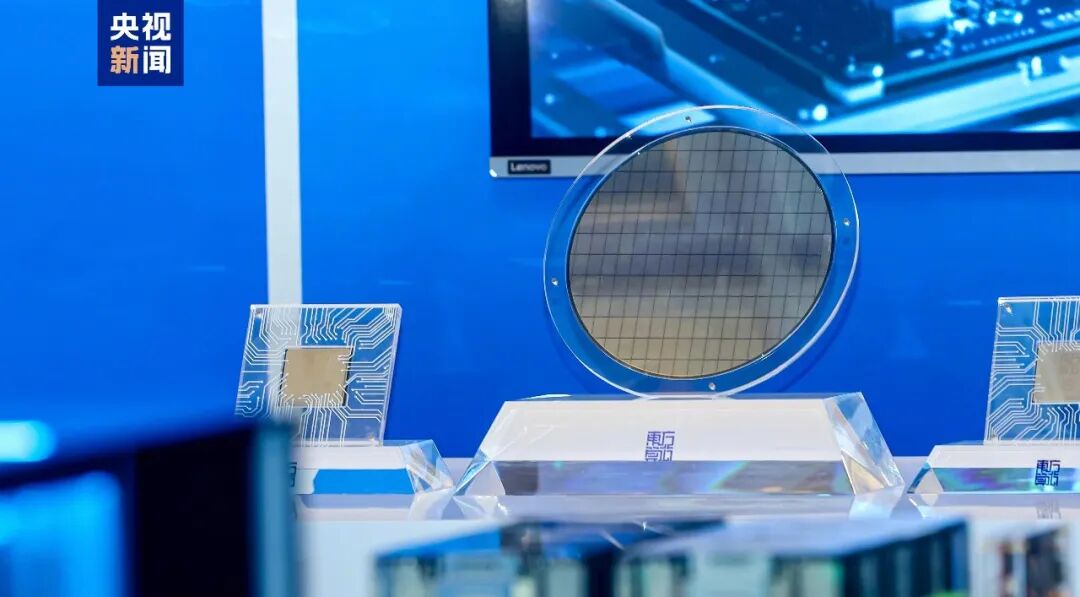

但2026年夏天，国内半导体产业迎来里程碑式的架构创新突破，彻底打破这一行业僵局！由清华大学魏少军教授领衔、东方算芯倾力研发的全球首款软件定义近存计算3D AI芯片——DF1000正式发布，为国产高端算力开辟出一条不依赖海外先进制程、全国产供应链可控的全新突围路径。
不同于行业传统的制程迭代思路，DF1000依托国内完全成熟稳定的14nm工艺打造，却实现了跨越式算力突破：BF16精度下峰值算力高达520 TFLOPS，综合性能直接对标、逼近国际顶尖4nm工艺的英伟达H200芯片。
这一重磅成果，彻底颠覆了半导体行业“制程越先进，性能越强”的固有认知。不靠极致制程堆叠，仅凭底层架构重构、3D立体堆叠、软件动态定义三大核心黑科技，国产芯片成功实现“弯道超车”，重塑全球AI算力的技术竞争格局。
01
破解行业终极痛点！
砸碎AI芯片“存储墙”与高能耗困局
大模型爆发时代，AI芯片的性能瓶颈，从来都不是单纯的计算算力不足，而是数据搬运效率过低、传输延迟过高、无效能耗过大的系统性难题。
在传统二维芯片架构中，计算单元与存储单元相互独立、分区布局，海量数据需要在两大模块之间反复往返传输。行业数据显示，数据搬运产生的延迟与能耗，占据芯片系统总功耗的80%以上，大量算力被无效消耗，严重制约大模型训练与推理效率，这就是困扰行业多年的“存储墙”难题。
目前国际主流高端AI芯片，普遍采用2.5D封装+HBM高带宽内存方案，通过横向拼接GPU核心与内存，缩短传输距离、提升带宽。但这种平面拼接模式，依旧存在毫米级传输路径，互连密度存在物理上限，无法从根源上破解传输瓶颈。
针对这一行业通病，DF1000直接跳出传统二维架构局限，率先迈入真正的3D立体近存计算时代，实现颠覆性突破。
芯片摒弃行业通用的微凸点连接工艺，采用高难度晶圆级混合键合垂直封装技术，将存储晶圆垂直堆叠在逻辑计算晶圆上方，通过分子级熔合工艺，实现两大模块面对面精准贴合，将传输引脚缩短至亚微米级别。
这一物理架构的革命性升级，直接打通数据传输“高速通道”，让DF1000的数据传输带宽飙升至6.4TB/s，成功超越英伟达H200等国际顶尖芯片。彻底终结无效数据搬运损耗，让14nm成熟工艺的算力潜力得到极致释放，从硬件底层砸碎困扰行业多年的存储墙。
02
可重构黑科技！
硬件像橡皮泥一样动态适配任务
3D立体堆叠架构解决了数据传输的硬件瓶颈，而软件定义可重构计算技术，则让DF1000实现了资源利用率的极致跃升，也是其能以14nm对标4nm芯片的核心底气。
这项技术源自清华大学深耕20年的可重构计算科研成果，彻底颠覆了传统芯片的固化设计逻辑。市面上主流的GPU、ASIC专用芯片，出厂后内部硬件电路、计算路径就彻底固定，无法更改。面对不同维度、不同类型的大模型任务，固定硬件架构极易出现资源错配问题，硬件利用率大幅下滑，算力严重浪费。
简单来说，传统芯片是“固定车道”，只能适配单一任务场景；而DF1000是“动态可变车道”，硬件电路可像橡皮泥一样灵活重组、动态变形，全程由底层软件自主调度定义，适配各类AI计算需求。
在大模型海量预训练阶段，芯片电路自动重构为高吞吐暴力计算阵型，全力承载海量数据运算；进入多轮精细推理阶段，又可瞬间切换为低延迟极速响应阵型，精准适配轻量化交互任务。
除此之外，芯片独创双缓存“乒乓交替”运算机制，实现计算、数据搬运双向同步并行。当A缓存区完成数据运算时，搬运引擎已提前为B缓存区预加载数据，双区无缝轮换、交替工作，让所有计算单元全程满负荷运转，零空闲、零等待。
正是这套极致的动态重构+并行运算体系，最大限度压榨硬件性能，让14nm成熟工艺的芯片，硬生生跑出了媲美4nm尖端制程的实战效能。
03
落地最大难题！
3D堆叠架构的散热致命短板
作为颠覆行业的创新架构，DF1000的技术优势毋庸置疑，但在商业化落地、规模化量产的路上，依然面临难以规避的物理极限难题——3D堆叠密闭散热困境，这也是目前该芯片最大的性能短板。
传统芯片采用单层平面架构，散热路径通畅，散热器可直接贴合芯片核心，快速带走工作热量。而DF1000的3D立体堆叠结构，相当于将计算核心、多层内存层层压紧，形成“三明治”式密闭结构。
底层逻辑计算核心全速运行时，会持续产生高温高热，而密闭堆叠结构导致热量无法快速散出，高温持续囤积在上方DRAM内存区域。内存属于热敏硬件，高温会导致存储电荷快速流失、数据漏电，严重影响数据稳定性。
为保障数据不丢失，内存会自动启动高频刷新自救机制，持续补充流失电荷。但这一应急机制会占用绝大部分硬件资源，导致内存无暇完成数据传输工作，直接大幅削弱芯片带宽性能，让极致算力大打折扣。
因此，密闭夹层的微型散热通道搭建、高效液冷散热方案适配，成为DF1000后续稳定量产、商用落地的核心攻坚赛点，也是决定这款国产标杆芯片能否持续稳定输出高性能的关键。
04
终极赛道考验：
能否突破英伟达CUDA生态壁垒
除了硬件层面的散热难题，DF1000想要真正走出实验室、抢占主流算力市场，还需要翻越一座最难攻克的大山——软件生态壁垒。
英伟达能够长期垄断全球高端AI算力市场，靠的从来不止是硬件性能，而是深耕多年、无可替代的CUDA全栈软件生态。目前全球绝大多数大模型研发厂商、开源算法框架、开发编程体系，均深度适配CUDA生态，开发者早已形成固定使用习惯，生态壁垒近乎无解。
而DF1000采用的软件定义近存计算3D架构，与传统GPU架构完全不同，硬件逻辑、运算模式、调度机制全面革新。这也意味着，其配套的编程模型、编译系统、分布式通信框架、开发工具链，全部需要从零自主搭建，无任何成熟生态可借鉴。
对于商业化落地而言，软件生态的成熟度直接决定落地成本与适配效率。未来，东方算芯能否打造出低迁移成本、无感适配、高效兼容的开发套件，让现有万亿参数大模型能够平滑迁移至DF1000平台，实现算力无损对齐、稳定运行，是这款芯片能否规模化商用、真正打破海外垄断的核心命脉。
DF1000的重磅发布，最大的意义不在于单纯的参数突破，而是彻底打破了“高端算力必须依赖先进制程”的行业魔咒。
在EUV光刻机受限、先进制程封锁的大环境下，国产芯片终于找到了一条架构创新、软件赋能、成熟工艺提质增效的全新突围路线，实现供应链100%自主可控，为国产半导体产业的破局发展提供了全新范式。
虽然目前芯片仍面临散热优化、生态搭建两大核心难题，距离全面商用普及还有一段距离，但这无疑是国产高端AI算力从“追赶”走向“超越”的关键一步。
不赌制程迭代，深耕架构创新。未来，随着技术持续优化、生态不断完善，以DF1000为代表的国产新范式芯片，必将成为打破海外算力垄断、撑起国产AI产业底气的核心力量。
